컴팩트한 장비 설계
폭 900 mm의 장비 외형에 소형 정밀 부품 가공을 위한 구성을 담았습니다.
HANWHA · CNC 자동선반
XD10II
작은 부품을 위한 정밀한 선택
Ø10 이하 소형부품 가공에 최적화된 고생산성·고정밀 5/6축 솔루션 적용 모델입니다.
최대 가공경Ø10 mm
메인 스핀들15,000 rpm
Z1 스트로크155 mm
축 구성5/6 축
소형 정밀 부품을 위한 가공 구성
15,000 rpm 메인 스핀들
메인 스핀들과 10,000 rpm 서브 스핀들로 정면·배면 가공에 대응합니다.
Y2축 배면 공구 구성
최대 8개의 배면 공구를 장착할 수 있으며, 회전 공구는 최대 4개까지 구성할 수 있습니다.
영상으로 만나는 XD10II
장비 외관부터 메인·서브 스핀들, 배면 공구의 실제 구성을 확인하세요.
주요 사양
| NC | Fanuc 0i TF Plus |
|---|---|
| 최대 가공경 | Ø10 mm |
| Z1 스트로크 | 155 mm |
| 메인 스핀들 | 15,000 rpm · 2.2 / 3.7 kW |
| 외경 공구 | 6 × (□8 mm) |
| 정면 공구 | 5 × (ER11) |
| 크로스 드릴 | 5EA (ER11M) · 옵션 5EA (ER11M) |
| 크로스 드릴 회전수 / 출력 | 10,000 rpm / 0.55 kW |
| 서브 스핀들 | 10,000 rpm · 0.55 / 1.1 kW |
| 배면 공구 | 8EA (ER11) · Y2: 4 고정 + 4 회전 (옵션: 2 고정 + 2 회전) |
| 배면 공구 회전수 / 최대 출력 | 9,000 rpm / 0.55 kW |
| 크기 (L × W × H) | 1,810 × 900 × 1,770 mm |
| 중량 | 1,950 kg |
| 소비 전력 (케이블 크기) | 2 kVA (정격: 4.6 kVA) · 10SQ |
| 공압량 | 120–150 L/min |
소비 전력은 가공 조건 및 장착 옵션에 따라 달라질 수 있습니다.
선택 가능한 공구 구성

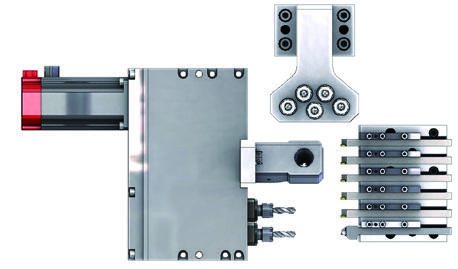

휠링 툴
ER11M × 2, 모듈러 휠링 × 1

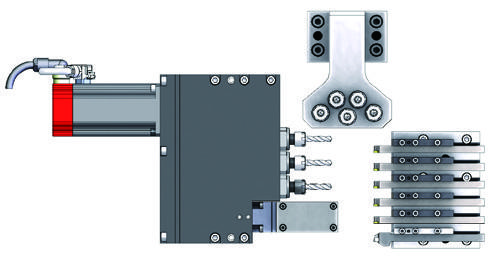

4축 크로스 (1모듈러)
ER11M × 3 + 모듈러 ER11M × 1

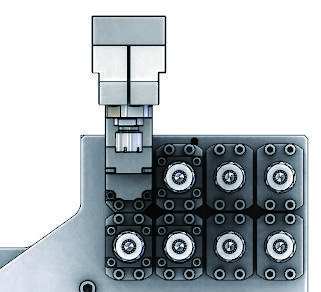

Y2축 배면공구 8
고정 4 + 회전 4 (ER11); 최대 회전: 4.

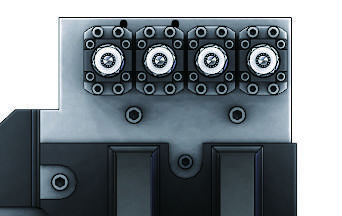

배면공구 4
최대 회전공구 수 4

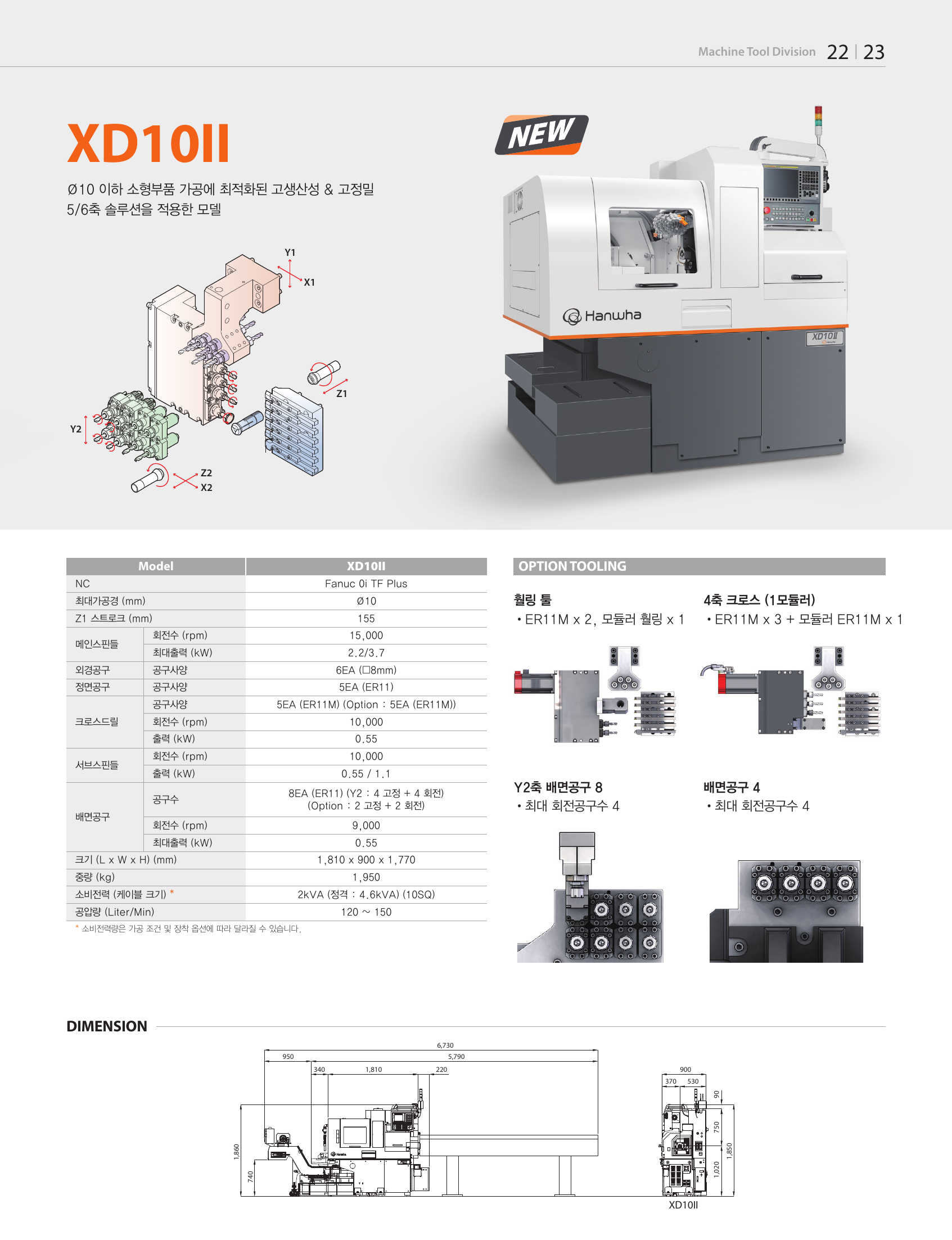

장비 구성도 및 옵션 이미지 보기
