전환형 가이드부시
전환형 가이드부시를 표준 적용하여 장축물과 단축물에 대응합니다. 가이드부시 사용 시 Z1 스트로크는 240 mm, 미사용 시 XD20은 60 mm, XD26은 80 mm입니다.
HANWHA · CNC 자동선반
XD20/26III
유연한 공구 구성과 향상된 가공 성능
최대 가공경 Ø20/26 mm의 3세대 CNC 자동선반입니다. 전환형 가이드부시와 Y2축 배면공구대로 장축물부터 단축물까지 유연하게 가공합니다.
최대 가공경Ø20 / Ø26 mm
메인 스핀들10,000 / 8,000 rpm
Z1 스트로크 (가이드부시)240 mm
크로스 드릴 공구5
장축물과 단축물에 대응하는 가공 구성

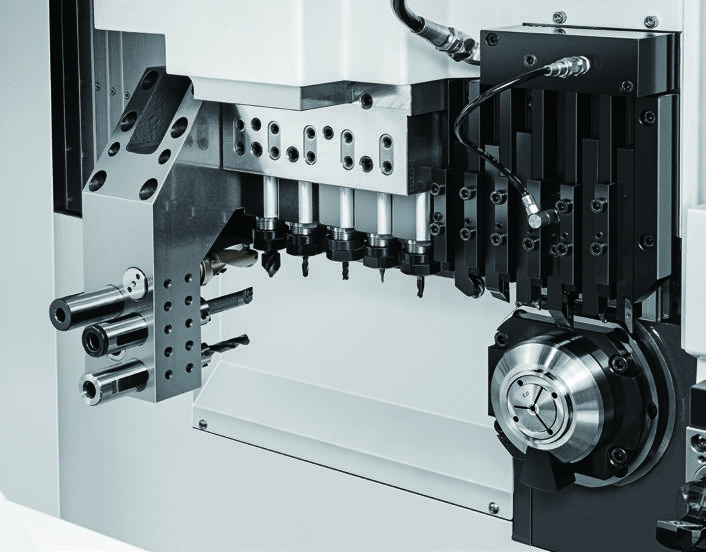

5축 크로스 드릴
크로스 드릴 5축을 표준 적용하여 크로스 가공 범위를 넓혔습니다. 강력한 가공을 위한 2.2 kW FANUC 모터를 옵션으로 선택할 수 있습니다.
Y2축 배면공구대
기어 구동 모듈과 Y2축을 활용한 배면 가공을 지원합니다. 기본 8축 배면공구대는 고정 4개와 회전 4개로 구성됩니다.
주요 사양
| NC | Fanuc 0i-TF Plus / Siemens 828D |
|---|---|
| 최대 가공경 | XD20: Ø20 mm / XD26: Ø26 mm |
| Z1 스트로크 | 가이드부시: 240 mm / 가이드부시 미사용: XD20 60 mm, XD26 80 mm |
| 메인 스핀들 | XD20: 10,000 rpm · FANUC: 2.2 / 3.7 kW / XD26: 8,000 rpm · FANUC: 2.2 / 5.5 kW · Siemens: 16 kW |
| 외경공구 | XD20: 6 × (□12 mm) / XD26: 5 × (□16 mm) |
| 정면공구 | 5 × (ER16M, Ø25) |
| 크로스 드릴 공구 | XD20: 5 × (ER16) / XD26: 5 × (Ø16 mm) |
| 크로스 드릴 회전수 / 출력 | 6,000 rpm · FANUC: 1.0 kW · Siemens: 1.02 kW |
| 편심공구 (옵션) | 2 × (ER16) |
| 서브 스핀들 | 8,000 rpm · FANUC: 1.5 / 2.2 kW · Siemens: 2.59 kW |
| 배면공구 | 8 × ER16 (4 고정 + 4 회전) |
| 배면공구 회전수 / 출력 | 6,000 rpm · FANUC: 1.0 kW · Siemens: 1.02 kW |
| 크기 (L × W × H) | 2,460 × 1,290 × 1,750 mm |
| 중량 | 3,000 kg |
| 소비전력 (케이블 크기) | 5.3 kVA (정격: 9 kVA) · 10SQ |
| 공압량 | 120–150 L/min |
XD20/26III 사양입니다. 모델별 수치는 XD20과 XD26으로 구분했습니다. 배면공구 회전수는 한국어·중국어 카탈로그의 6,000 rpm을 기준으로 표기했습니다(영문판: 8,000 rpm). 소비전력은 가공 조건 및 장착 옵션에 따라 달라질 수 있습니다.
가공 요구에 맞춘 옵션
고출력 크로스 드릴 모터
5축 ER16 크로스 드릴에 2.2 kW FANUC 모터를 선택하여 강력한 크로스 가공에 대응할 수 있습니다.

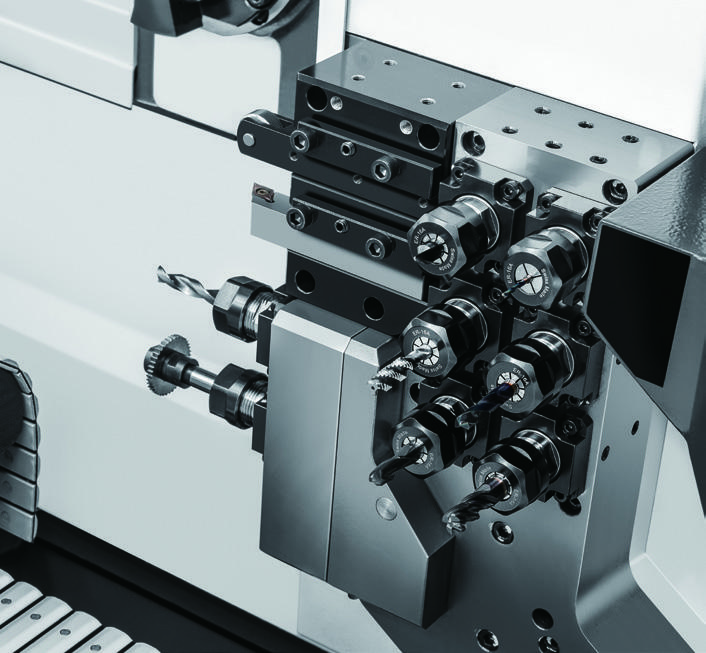

배면 크로스 공구대
회전 6; 크로스 모듈 2 (ER16); XD20: 외경공구 3 (□12 mm) / XD26: 외경공구 2 (□16 mm). FANUC: 1.0 kW / Siemens: 1.02 kW; 기어 구동; 공용 모듈: XD20/26II.
4축 배면공구대
고정 2 + 회전 2 (ER16); 1.0 kW; 기어 구동.

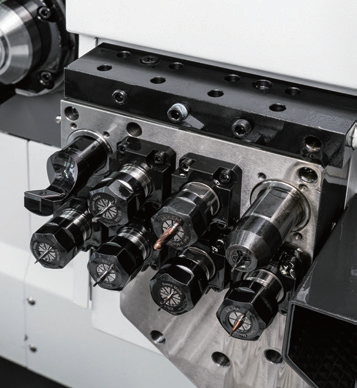

8축 배면공구대
표준: 고정 4 + 회전 4 (ER16). 옵션: 최대 회전 8 (ER16); FANUC: 1.0 kW / Siemens: 1.02 kW.

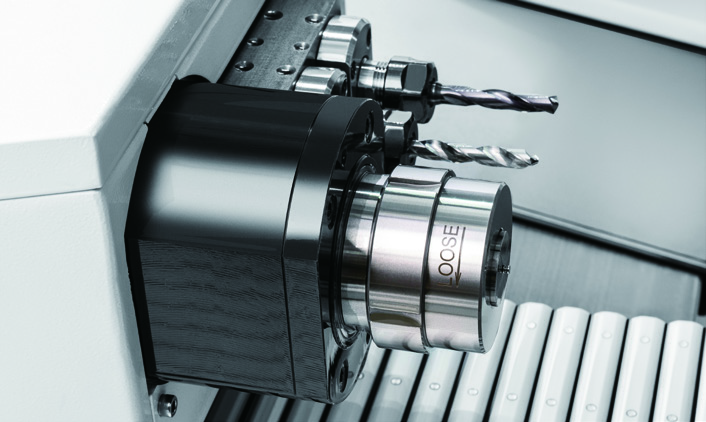

2축 편심공구대
서브 스핀들 측에 기어 구동 방식의 ER16 편심공구 2축을 선택할 수 있습니다.
3축 크로스 회전툴
크로스용 3축 단방향/양방향 회전툴.
3축 0–90° 크로스 회전툴
크로스용 3축 0–90° 단방향/양방향 회전툴.

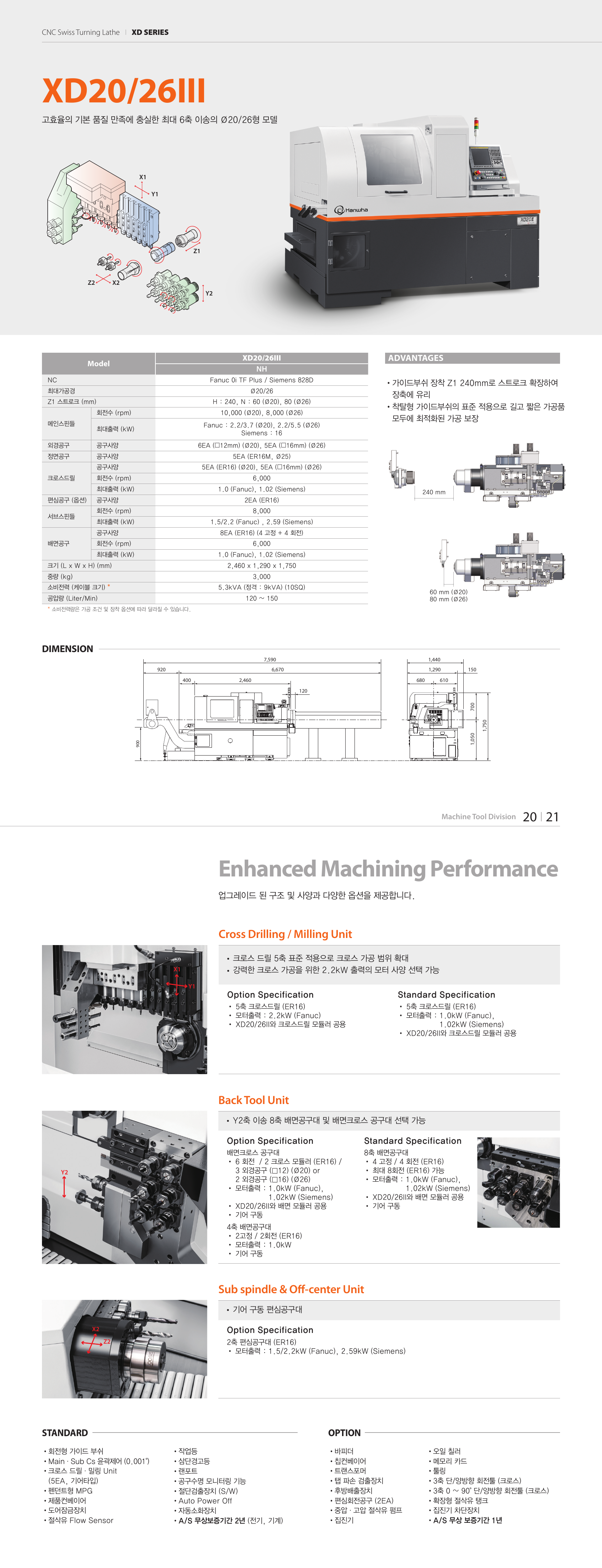

XD20/26III 사양 및 공구 구성 카탈로그 보기
