열변위 최소화
최적화된 구조와 열변위 보상 설계로 안정적인 정밀 가공을 지원합니다.
HANWHA · CNC 자동선반
XD38III
열변위를 줄인 고강성 가공
열변위를 최소화한 고강성 Ø38 mm 모델입니다. FANUC 및 Siemens 제어기 구성과 다양한 배면 공구 구성을 제공합니다.
최대 가공경Ø38 mm
메인 스핀들6,500 rpm
Z1 스트로크 (가이드부시)320 mm
크로스 유닛 출력2.2 kW
강성과 유연성을 갖춘 가공 구성
전환형 가이드부시
가이드부시 사용 시 Z1 스트로크 320 mm, 논가이드부시 사용 시 120 mm로 길고 짧은 가공물에 대응합니다.
Y2축 배면 공구
표준: 고정 4 + 회전 4 (ER16); FANUC: 1.0 kW / Siemens: 2.13 kW; 기어 구동.
영상으로 만나는 XD38III
장비 외관부터 메인·서브 스핀들, 배면 공구의 실제 구성을 확인하세요.
주요 사양
| NC | Fanuc 0i-TF Plus / Siemens 828D |
|---|---|
| 최대 가공경 | Ø38 mm (옵션: Ø40 mm) |
| Z1 스트로크 | 320 mm (가이드부시) / 120 mm (논가이드부시) |
| 메인 스핀들 | 6,500 rpm · FANUC: 5.5 / 7.5 kW · Siemens: 23 kW |
| 외경 공구 | 6 × (□16 mm) |
| 정면 공구 | 5 × (ER20) |
| 크로스 드릴 | 6 × (ER16) |
| 크로스 드릴 회전수 / 출력 | 6,000 rpm · FANUC: 2.2 kW · Siemens: 2.13 kW |
| 서브 스핀들 | 6,500 rpm · FANUC: 2.2 / 5.5 kW · Siemens: 23 kW |
| 배면 공구 | Y2: 8 × (ER16) |
| 배면 공구 회전수 / 최대 출력 | 6,000 rpm · FANUC: 1.0 kW · Siemens: 2.13 kW |
| 크기 (L × W × H) | FANUC: 2,690 × 1,580 × 1,820 mm / Siemens: 3,100 × 1,650 × 1,820 mm |
| 중량 | 4,690 kg |
| 소비 전력 (케이블 크기) | FANUC: 3.7 kVA (정격: 14.6 kVA) · 16SQ / Siemens: 5.4 kVA (36 kVA) |
| 공압량 | 120–150 L/min |
소비 전력은 가공 조건 및 장착 옵션에 따라 달라질 수 있습니다.
가공에 맞춘 옵션 구성
6축 배면공구대
고정 4 + 회전 2 (ER16); 1.0 kW; 기어 구동.

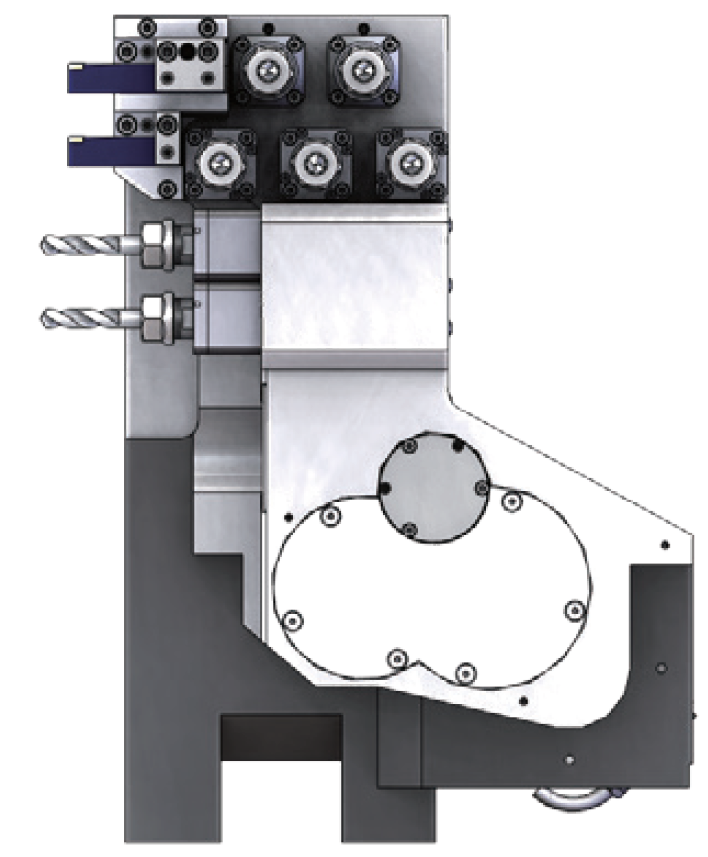

배면 크로스 공구대
고정 2 + 회전 3; 크로스 모듈 2 (ER16); 외경공구 2 (□16 mm). 최대 회전: 5 (옵션); FANUC: 1.0 kW / Siemens: 2.13 kW; 기어 구동; 공용 모듈: XD38II / XD38II-R.

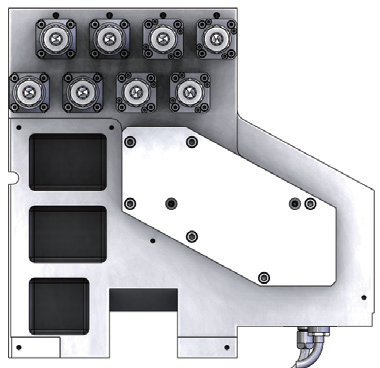

8축 배면공구대
표준: 고정 4 + 회전 4 (ER16). 옵션: 최대 회전 8 (ER16); FANUC: 1.0 kW / Siemens: 2.13 kW.

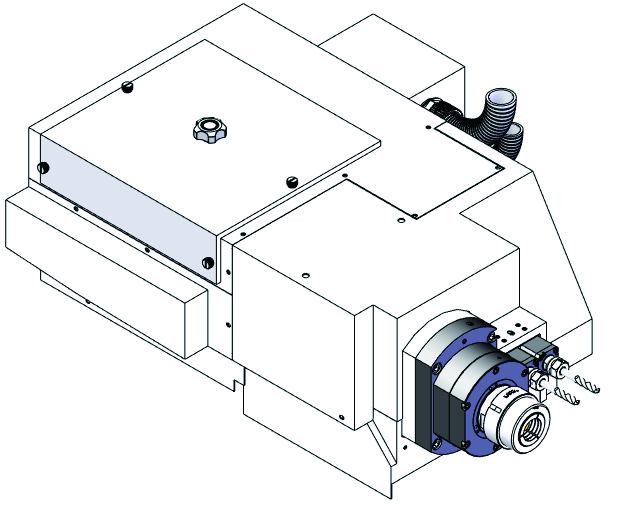

2축 편심공구대
서브 스핀들 측 ER16 모듈형 편심공구 2개를 선택할 수 있습니다.
3축 크로스 회전툴
크로스용 3축 단방향/양방향 회전툴.
3축 0–90° 크로스 회전툴
크로스용 3축 0–90° 단방향/양방향 회전툴.

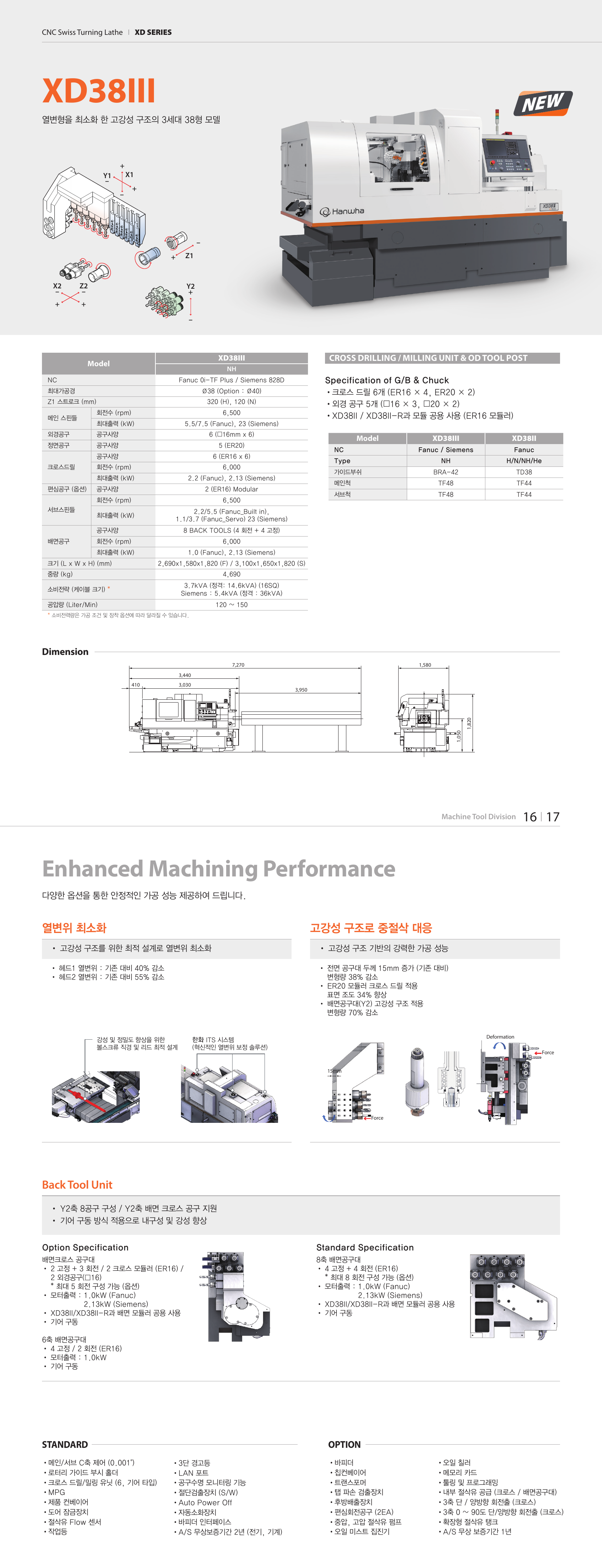

장비 구성도 및 옵션 이미지 보기
