고강성 절삭 구조
메인·서브 스핀들에 빌트인 모터를 적용하고, 유압 척킹 시스템과 롤러가이드 이송부로 강력 절삭에 대응합니다.
HANWHA · CNC 자동선반
XD42/45III
대형 부품을 위한 강력한 가공
대형 부품의 강력 절삭과 정밀 가공을 위한 Ø42 mm / Ø45 mm (N-TYPE) 모델입니다. 고강성 구조와 다양한 배면 공구 구성으로 생산성을 높입니다.
최대 가공경 Ø42 mm / Ø45 mm (N-TYPE)Ø42 / Ø45 mm
메인 스핀들6,000 rpm
Z1 스트로크 (가이드부시)320 mm
크로스 유닛 출력2.2 kW
강성과 유연성을 갖춘 가공 구성
전환형 가이드부시
가이드부시 사용 시 Z1 스트로크 320 mm, 논가이드부시 사용 시 120 mm로 길고 짧은 가공물에 대응합니다.
5축 크로스 유닛
6,000 rpm, 2.2 kW 크로스 드릴·밀링 유닛과 ER20 육각 콜렛 너트로 가공 성능과 공구 교체 편의성을 높였습니다.
Y2축 배면 공구
표준 Y2축 배면공구대는 ER20 고정공구 4개와 회전공구 4개로 구성됩니다. 1.0 kW 기어 구동이며, 최대 8회전 구성은 옵션입니다.
영상으로 만나는 XD42/45III
장비 외관부터 메인·서브 스핀들, 배면 공구의 실제 구성을 확인하세요.
주요 사양
| NC | Fanuc 0i-TF Plus |
|---|---|
| 최대 가공경 | XD42: Ø42 mm / XD45: Ø45 mm (N-TYPE) |
| Z1 스트로크 | 320 mm (가이드부시) / 120 mm (논가이드부시) |
| 메인 스핀들 | 6,000 rpm · 5.5 / 7.5 kW |
| 외경 공구 | 5 × (□20 mm) |
| 정면 공구 | 5 × (ER20M) |
| 크로스 드릴 | ER20 × 3 + ER16 × 2 |
| 크로스 드릴 회전수 / 출력 | 6,000 rpm / 2.2 kW |
| 서브 스핀들 | 6,000 rpm · 2.2 / 5.5 kW |
| 배면 공구 | Y2: 8 × (ER20) |
| 배면 공구 회전수 / 최대 출력 | 6,000 rpm / 1.0 kW |
| 크기 (L × W × H) | 2,690 × 1,870 × 1,820 mm |
| 중량 | 4,900 kg |
| 소비 전력 (케이블 크기) | 3.7 kVA (정격: 14.6 kVA) · 16SQ |
| 공압량 | 120–150 L/min |
소비 전력은 가공 조건 및 장착 옵션에 따라 달라질 수 있습니다.
가공에 맞춘 옵션 구성

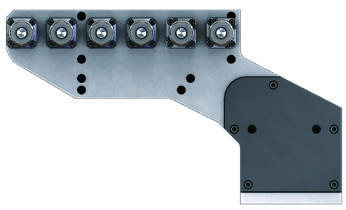

6축 배면공구대
고정 4 + 회전 2 (ER20); 1.0 kW; 기어 구동. 편심공구 사용 불가.
배면 크로스 공구대
고정 2 + 회전 3; 크로스 모듈 2 (ER20); 외경공구 2 (□16 mm). 최대 회전: 5 (옵션); 1.0 kW; 기어 구동; 공용 모듈: XD42/45.

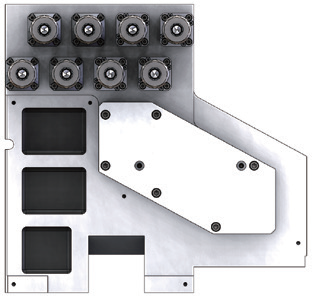

8축 배면공구대
표준: 고정 4 + 회전 4 (ER20). 옵션: 최대 회전 8 (ER20); 1.0 kW.
1축 편심공구
편심공구: 1 × ER20 (옵션).
3축 크로스 회전툴
크로스용 3축 단방향/양방향 회전툴.
3축 0–90° 크로스 회전툴
크로스용 3축 0–90° 단방향/양방향 회전툴.

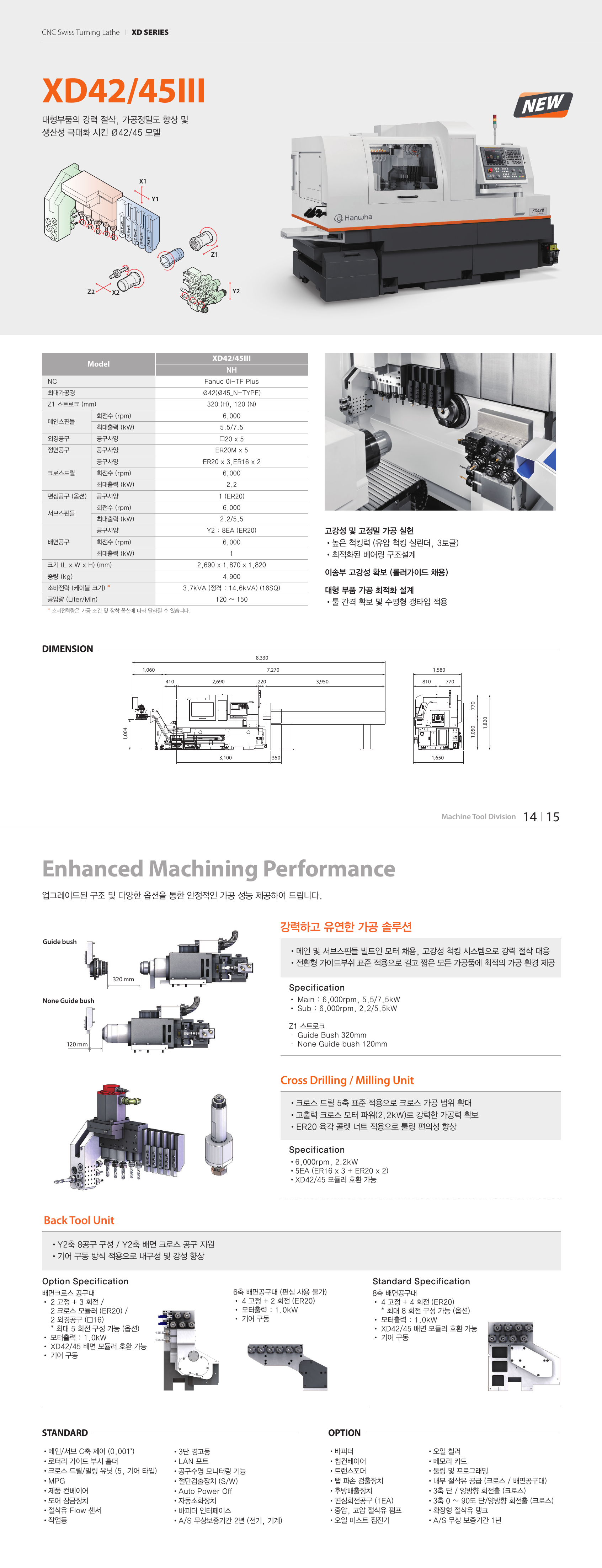

장비 구성도 및 옵션 이미지 보기
