3계통 독립 대향형 공구대
독립 이송 공구대를 활용하여 정면 드릴링과 외경 선삭 등 다양한 동시 가공을 수행하고 가공 시간을 단축합니다.
HANWHA · CNC 자동선반
XDI32
독립 대향형 공구대로 구현하는 다양한 동시 가공
다양하고 복잡한 형상 부품을 빠르고 유연하게 가공하는 최대 Ø32 mm의 3계통 독립 대향형 CNC 자동선반입니다. 독립 이송 공구대를 활용한 동시 가공과 다양한 옵션 공구를 지원합니다.
최대 가공경Ø32 mm
메인 스핀들6,500 rpm
Z1 스트로크 (H)350 mm
크로스 유닛 출력2.2 kW
복잡한 형상 부품을 위한 유연한 가공
밸런스 가공과 다음 공구 사전 배치
외경 밸런스 커팅, 밸런스 드릴링·밀링과 후공정 공구 사전 배치로 복잡한 부품의 효율적인 가공을 지원합니다.
Y3축 9축 배면공구대
ER16 고정 3개와 회전 6개로 구성된 9축 배면공구대를 적용합니다. 기어 동력 전달 방식으로 최대 6,000 rpm, 출력 1.0 kW의 배면 가공을 지원합니다.
주요 사양
| NC | Fanuc 31iB |
|---|---|
| 최대 가공경 | Ø32 mm |
| Z1 스트로크 | 350 mm (H) / 100 mm (N) |
| 메인 스핀들 | 6,500 rpm · 2.2 / 5.5 kW |
| 외경공구 | 7 × (□16 mm) · 4 + 3 |
| 정면공구 | ER16M · 정면 4 / 배면 7 |
| 크로스 드릴 공구 | 7 × ER16 (4 + 3) / 옵션: 8 × ER16 (4 + 4) |
| 크로스 드릴 회전수 / 출력 | 6,000 rpm / 2.2 kW |
| B축 크로스 공구 (옵션) | ER16 · 정면 4 + 배면 4 |
| B축 크로스 회전수 / 출력 (옵션) | 6,000 rpm / 1.0 kW |
| 서브 스핀들 | 6,500 rpm · 2.2 / 5.5 kW |
| 배면공구 | Y3: 표준 9 × ER16 (고정 3 + 회전 6) / 옵션 배면 크로스: 회전 6 + 크로스 3 + 외경공구 2 |
| 배면공구 회전수 / 출력 | 6,000 rpm / 1.0 kW |
| 크기 (L × W × H) | 2,910 × 1,710 × 2,010 mm |
| 중량 | 6,300 kg |
| 소비전력 (케이블 크기) | 4.3 kVA (정격: 13.5 kVA) · 16SQ |
| 공압량 | 120–150 L/min |
첨부된 XDI32 카탈로그 기준입니다. 기본 공구 구성과 선택 옵션을 구분해 표기했습니다. 소비전력은 가공 조건 및 장착 옵션에 따라 달라질 수 있습니다.
가공 요구에 맞춘 옵션

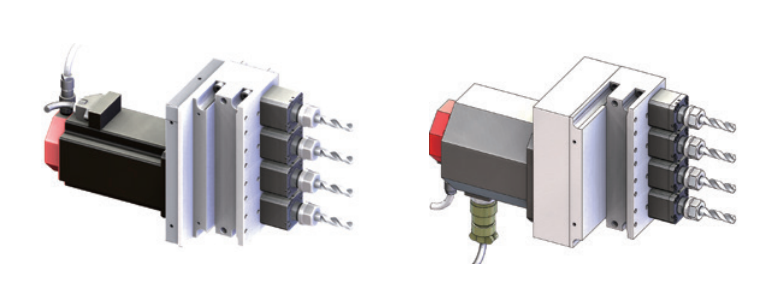

크로스 드릴·밀링 유닛
ER16 4축 크로스 드릴 모듈은 1.0 kW 또는 2.2 kW를 선택할 수 있습니다. 표준 크로스 공구 7개(4+3)를 8개(4+4)로 확장할 수 있습니다.

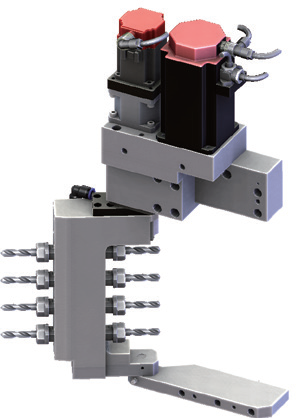

양단 지지 B축 크로스 공구대
ER16 정면 4개·배면 4개, 모터 출력 1.0 kW의 B축 공구대입니다. 회전 각도는 −40°~+100°이며 다양한 각도의 가공을 지원합니다.

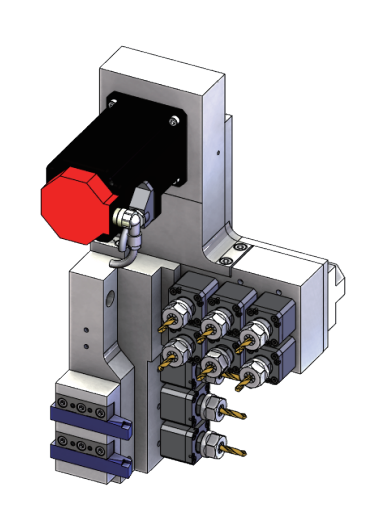

Y3축 배면 크로스 공구대
옵션 배면 공구 구성은 ER16 회전 6개·크로스 3개와 □16 mm 외경공구 2개입니다. 1.0 kW 기어 구동입니다.

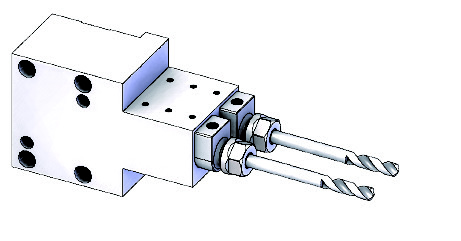

서브 건드릴 유닛
ER16 고정 건드릴 2축 옵션이며 최대 드릴 깊이는 190 mm입니다.

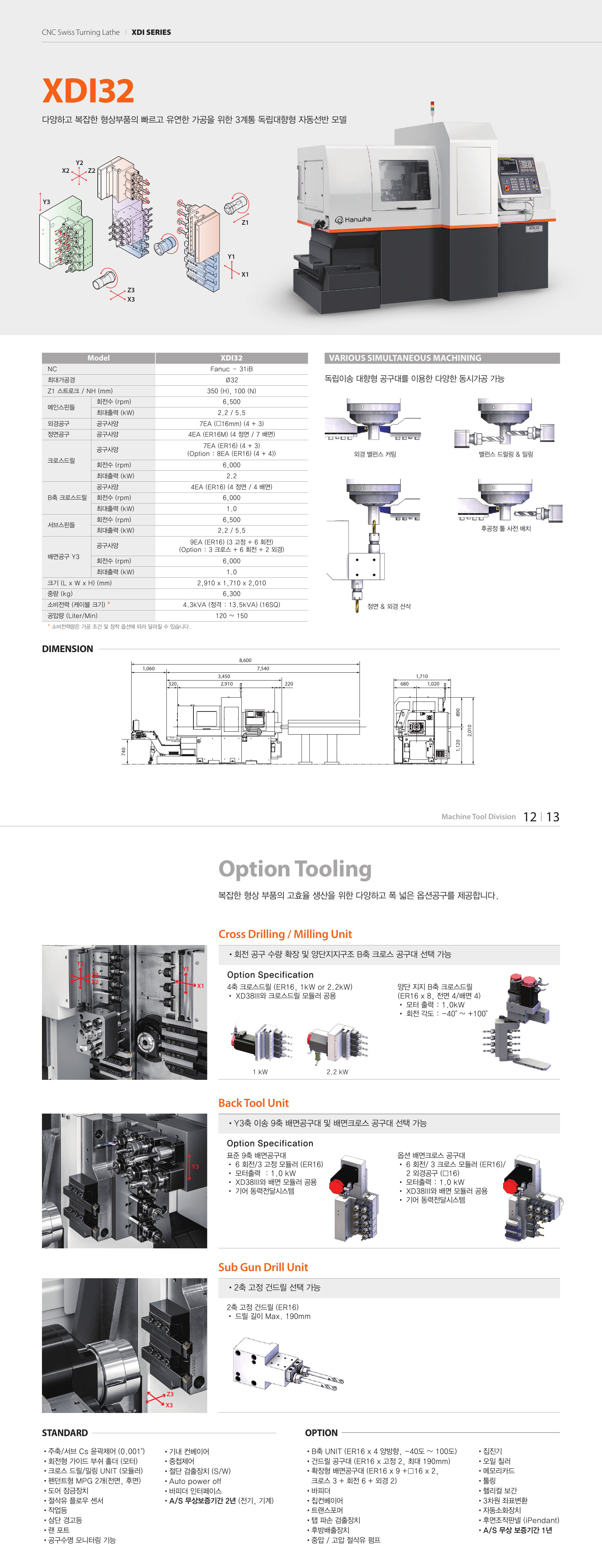

XDI32 사양 및 옵션 공구 카탈로그 보기
