H·NH 구성
H형은 Z1 스트로크 210 mm를 지원합니다. NH형의 Z1 스트로크는 H 구성에서 160 mm, N 구성에서 50 mm로 가공 구성에 따라 구분됩니다.
HANWHA · CNC 자동선반
XE20/26
기본 가공 품질에 충실한 복합형 자동선반
최대 가공경 Ø20/26 mm의 복합형 CNC 자동선반입니다. 최적화된 구조와 사양으로 기본 가공 품질에 충실하며, H·NH 구성과 다양한 공구 옵션을 제공합니다.
최대 가공경Ø20 / Ø26 mm
메인 스핀들10,000 / 8,000 rpm
Z1 스트로크 (H형)210 mm
크로스 드릴 공구4 ER16
가공 요구에 맞춘 구성과 공구 옵션
4축 크로스 드릴
기본 ER16 크로스 드릴 4축은 최대 6,000 rpm, 출력 1.0 kW를 지원합니다. 가공 요구에 따라 5축 또는 6축 크로스 옵션을 선택할 수 있습니다.
서브 스핀들과 배면공구
서브 스핀들은 최대 8,000 rpm, 출력 1.5/2.2 kW를 지원합니다. 배면공구는 ER16 고정 2개와 회전 2개로 구성되며 최대 6,000 rpm으로 가공합니다.
주요 사양
| NC | Fanuc 0i-TF Plus |
|---|---|
| 최대 가공경 | XE20: Ø20 mm / XE26: Ø26 mm |
| Z1 스트로크 | H: 210 mm / NH: 160 mm (H), 50 mm (N) |
| 메인 스핀들 | XE20: 10,000 rpm · 2.2 / 3.7 kW / XE26: 8,000 rpm · 2.2 / 5.5 kW |
| 외경공구 | XE20: 6 × (□12 mm) / XE26: 5 × (□16 mm) |
| 정면공구 | 5 × (ER16M, Ø25) |
| 크로스 드릴 공구 | 4 × (ER16) |
| 크로스 드릴 회전수 / 출력 | 6,000 rpm / 1.0 kW |
| 편심공구 (옵션) | 2 × (ER16) |
| 서브 스핀들 | 8,000 rpm · 1.5 / 2.2 kW |
| 배면공구 | 4 × ER16 (2 고정 + 2 회전) |
| 배면공구 회전수 / 출력 | 6,000 rpm / 1.0 kW |
| 크기 (L × W × H) | 2,260 × 1,240 × 1,670 mm |
| 중량 | 2,500 kg |
| 소비전력 (케이블 크기) | 2.2 kVA (정격: 6.9 kVA) · 10SQ |
| 공압량 | 120–150 L/min |
XE20/26 공용 카탈로그 기준입니다. 모델별 수치는 XE20과 XE26으로 구분했습니다. Z1 스트로크는 H형 210 mm, NH형 160 mm(H 구성) / 50 mm(N 구성)입니다. 6축 크로스 옵션의 외경공구 규격은 언어별 카탈로그에 차이가 있으므로 해당 원문을 확인하세요. 소비전력은 가공 조건 및 장착 옵션에 따라 달라질 수 있습니다.
가공 요구에 맞춘 옵션
5축 크로스

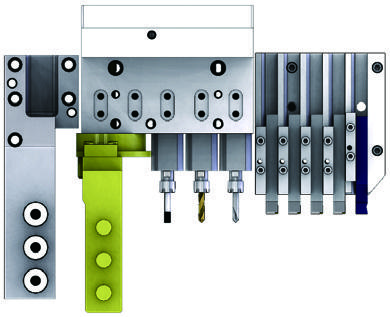

외경공구 5개(□16 mm), 크로스 5개(ER16M), 정면공구 3개(ER16M) 구성입니다.
6축 크로스

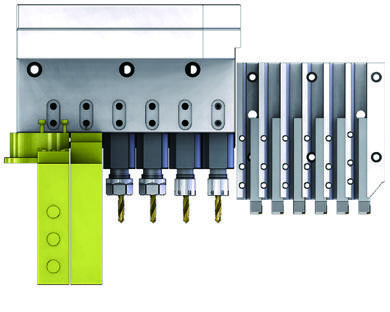

외경공구 6개와 크로스 6개(ER11M × 2 + ER16 × 4) 구성입니다.
2축 편심공구
ER16 편심공구 2축을 옵션으로 선택할 수 있습니다.
3축 고정·회전 유닛
정면·배면 가공을 위한 3축 고정 또는 회전 유닛을 옵션으로 제공합니다.

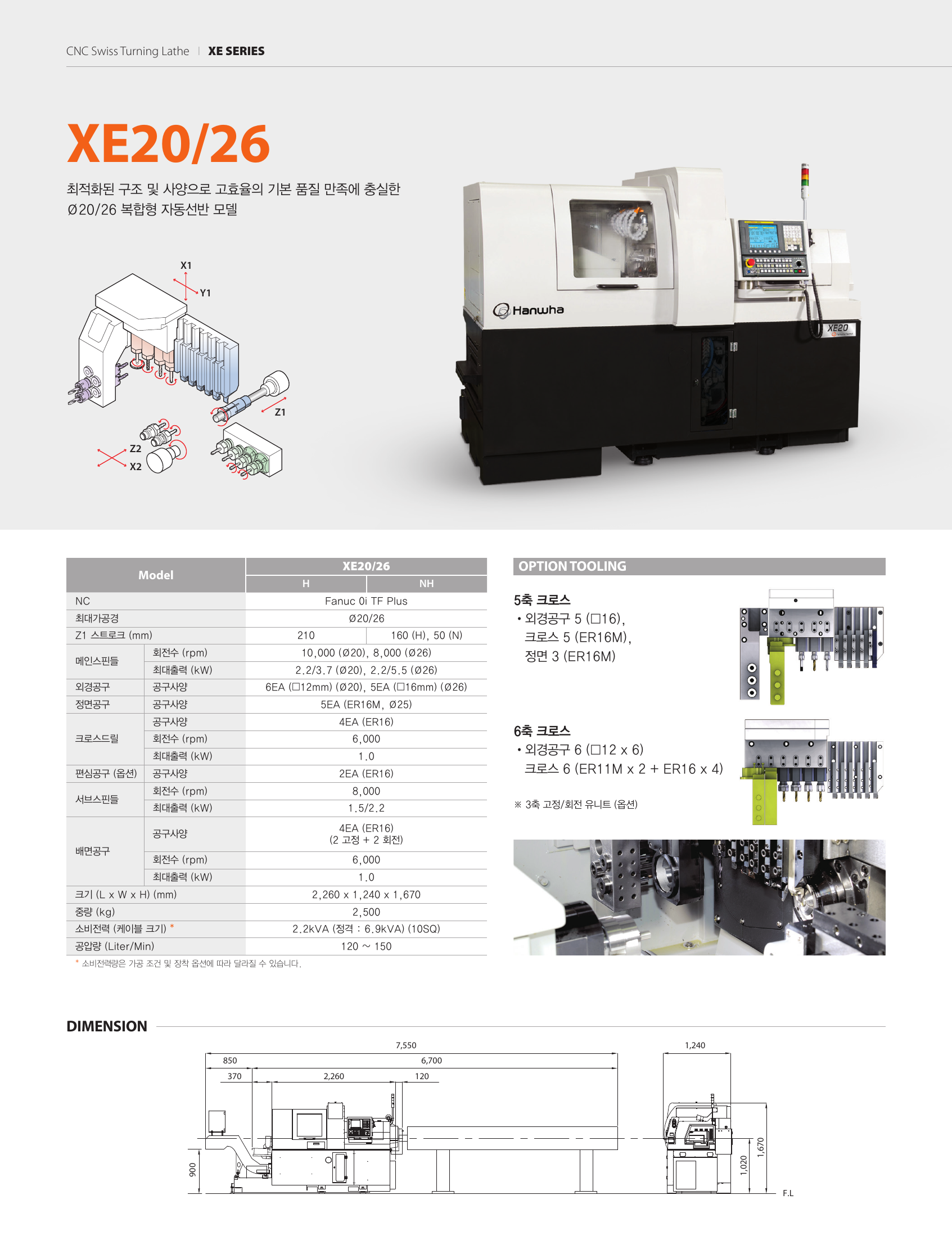

XE20/26 사양 및 옵션 공구 카탈로그 보기
