고강성·저열변위 구조
CAE 기반 베드 설계와 경량 공구대, 공구 스핀들 냉각 구조로 강성과 정밀 가공을 지원합니다.
HANWHA · CNC 자동선반
XM20
덴탈 부품 가공을 위한 정밀 자동선반
최대 가공경 Ø20 mm의 덴탈 제품 가공용 CNC 자동선반입니다. XM20 Y2와 자동 B축을 적용한 Y2+B 구성으로 정밀 가공과 다양한 공구 구성을 지원합니다.
최대 가공경Ø20 mm
메인 스핀들10,000 rpm
Z1 스트로크205 mm
크로스 유닛 출력2.5 kW
덴탈 가공을 위한 구조와 공구 구성
크로스 드릴·밀링 유닛
XM20 Y2: 7 × ER16 (4+3); Y2+B: 3 × ER16. 6,000 rpm; 2.5 kW.
Y2축 8축 배면공구대
표준: 고정 4 × ER16 + 회전 4 × ER11. 9,000 rpm; 1.0 kW.
착탈식 가이드부시
NH: H 205 mm / N 55 mm.
XM20
XM20의 장비 외관과 공구 구성, 가공 동영상을 확인하세요.
주요 사양
| NC | Fanuc 32i-B Plus |
|---|---|
| 최대 가공경 | Ø20 mm (옵션: Ø25 mm) |
| Z1 스트로크 | H: 205 mm / N: 55 mm |
| 메인 스핀들 | 10,000 rpm · 2.2 / 3.7 kW |
| 외경공구 | 6 × (□12 mm) |
| 정면공구 | 3 × ER16 |
| 크로스 드릴 공구 | Y2: 7 × ER16 (4+3) / Y2+B: 3 × ER16 |
| 크로스 드릴 회전수 / 출력 | 6,000 rpm · 2.5 kW |
| B축 크로스 공구 (옵션) | Y2: — / Y2+B: 8 × ER11 |
| B축 크로스 회전수 / 출력 (옵션) | Y2: — / Y2+B: 8,000 rpm |
| 서브 스핀들 | 10,000 rpm · 2.2 / 3.7 kW |
| 배면공구 | 8 (고정 4 × ER16 + 회전 4 × ER11) |
| 배면공구 회전수 / 출력 | 9,000 rpm · 1.0 kW |
| 크기 (L × W × H) | 2,160 × 1,200 × 1,900 mm |
| 중량 | Y2: 2,950 kg / Y2+B: 3,000 kg |
| 소비전력 (케이블 크기) | 3 kVA (정격: 7 kVA) · 10SQ |
| 공압량 | 62 L/min |
XM20 Y2 / Y2+B 공용 카탈로그 기준이며 구성별 사양을 구분했습니다. 소비전력은 가공 조건 및 장착 옵션에 따라 달라질 수 있습니다.
가공 요구에 맞춘 옵션

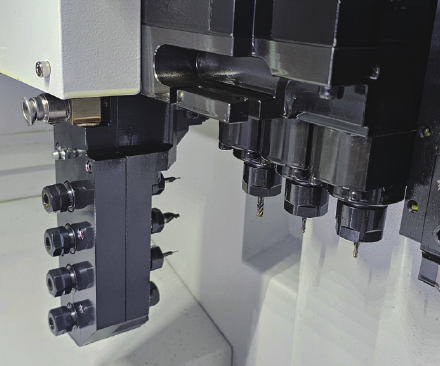

자동 B축 크로스 드릴
Y2+B: ER16 × 3 + ER11 × 8 (3+8); 2.5 kW; 0°–90°. B: 8,000 rpm.

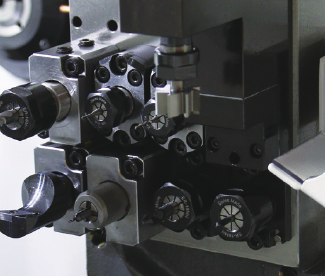

Y2축 8축 배면공구대
고정 4 × ER16 + 회전 4 × ER11. 9,000 rpm; 1.0 kW.
4배속 모듈러 공구
크로스 유닛에 적용하는 4배속 모듈러 공구입니다.
3축 회전공구
크로스 유닛에 적용하는 3축 회전공구 구성입니다.
크로스용 3구 정면공구대
크로스 유닛의 정면 가공에 사용하는 3구 공구대입니다.
크로스용 외경공구대
크로스 유닛에 적용하는 외경 가공용 공구대입니다.

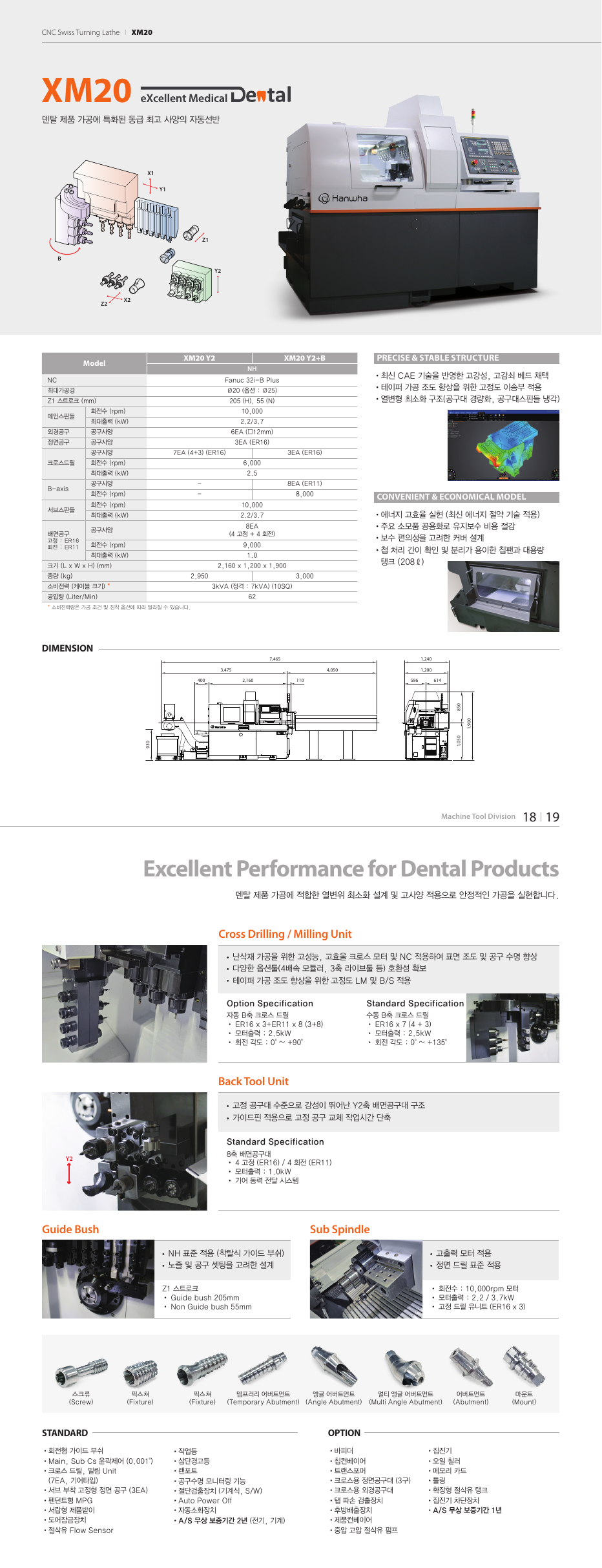

XM20 사양 및 공구 구성 카탈로그 보기
